智能流體控制，觸屏全新感受
圖形化界面、模塊化編程，快速構建屬于您的專屬工作過程
功能強大、配置靈活，輕松滿足您復雜多變的流體傳輸需求
流量范圍：≤500ml/min-
最大通道數：8
適用場所：
實驗室，生產車間，制藥等領域使用
產品特性：
自動識別泵頭和軟管型號，簡化操作過程，為高精度的流體傳輸提供可靠保證
7寸工業觸摸屏，圖形化界面，操作簡單且直觀
通過編程自定義應用參數，并將參數保存為方案，便于直接調用
多種功能模塊，智能化算法，兼容多種應用，實現復雜的流體傳輸
具有觸摸屏、腳踏開關、模擬量信號、通信等多種控制方式，結合多種接口(USB, RJ11，DB9等)，便于實現系統集成
功能特點
自動識別泵頭和軟管型號，簡化操作過程，為高精度的流體傳輸提供可靠保證
· 將泵頭或軟管的識別標簽靠近驅動器把手處的識別區域，系統將自動識別泵頭及軟管的型號
· 防止手動輸入錯誤型號，為高精度的流體傳輸提供可靠保證
注：該功能僅在L100-1FS，L300-1FS, L600-1FS型號的泵上提供
7寸工業觸摸屏，圖形化界面，操作簡單且直觀
· 采用7寸真彩液晶屏，可同時顯示更多的信息
· 圖形化界面，全觸控操作，能夠快速構建工作過程

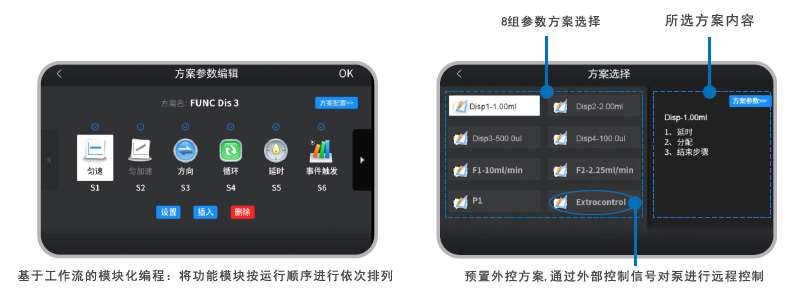

通過編程自定義應用參數，并將參數保存為方案，便于直接調用
· 通過編程模式來定義泵的工作過程及參數
· 可自定義保存7組工作參數，每組參數最多可有10個步驟
· 可使用字母、數字定義方案名稱，便于方案識別和直接調用
· 預置外控方案，用于通過外部信號對泵進行操作和控制
多種功能模塊、智能化算法，兼容多種應用，實現復雜的流體傳輸過程
· 提供9種運行控制模塊：勻速、勻加速、勻減速、階梯加速、階梯減速、正弦、均勻分配、增量分配、減量分配
· 提供8種邏輯控制模塊：方向、延時、事件觸發、狀態輸出、暫停、跳轉、循環、停止
· 各運行控制模塊可獨立使用，完成簡單的流體傳輸

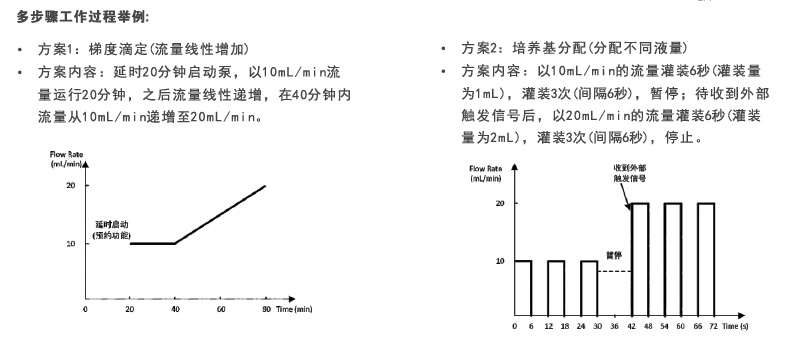

· 通過組合配置多種功能模塊，實現多步驟、復雜的流體傳輸
9種運行模塊示意圖：
8種邏輯控制模塊：

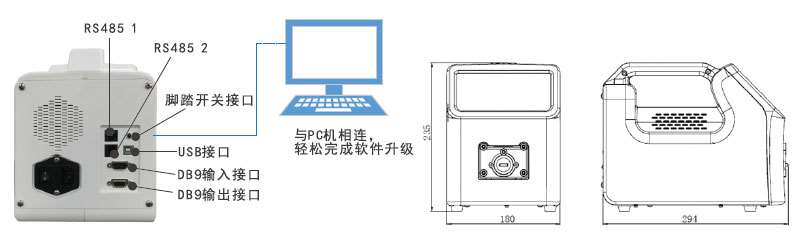

具有觸摸屏，腳踏開關，模擬量信號，通信等多種控制方式
結合多種接口（USB，RJ11，DB9等），便于現實系統集成

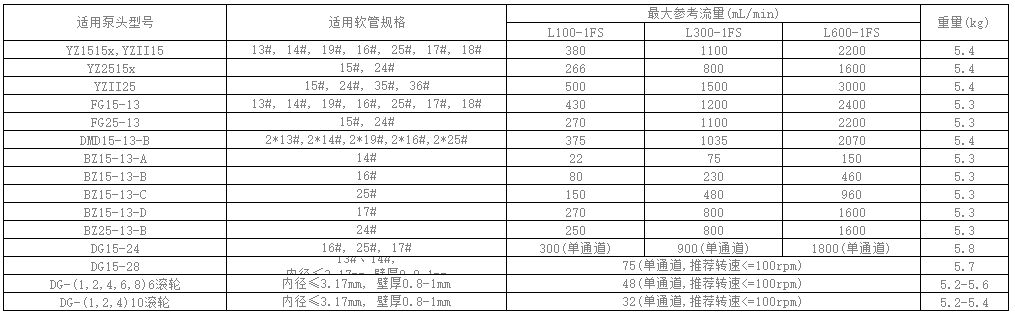

多種泵頭軟管選擇，提供寬泛的流量范圍
技術指標
L100-1FS：轉速范圍：0.1-100rpm CW/CCW, 正反轉可逆，調整分辨率0.1rpm，流量范圍：0.15ul/min-500ml/min
分配液量范圍：0.1mL-9999L(分配誤差<2%)
校準功能：輸入測試泵送液量，自動校準流量和液量
顯示方式：7寸1024*600像素真彩液晶屏
顯示語言：中文或者英文可設
控制方式：觸摸屏控制、腳踏開關控制、外部信號控制、通信控制
工作模式：編程模式
編程功能：運行控制模塊：勻速、勻加/減速、階梯加/減速、正弦、均勻分配、增/減量分配
邏輯控制模塊：方向、延時、事件觸發、狀態輸出、暫停、跳轉、循環、停止
通過組合配置多種功能模塊，可實現多步驟、復雜的流體傳輸
外控功能：啟停控制/方向控制：電平信號和觸點信號可選
速度控制：0-5V/0-10V/4-20mA/0-10kHz可選，接口統一，最大轉速可設
通信功能：采用Modbus規約,支持多種波特率(1200/2400/4800/9600/19200/38400bps),
通過USB，RS485(RJ11)接口與上位機相連
狀態輸出：通過高低電平輸出泵的啟停、方向狀態，及自定義的泵的特殊階段狀態
參數方案功能：可自定義保存7個參數方案，預置一個外控方案，各方案參數可直接調用
延遲啟動：可預約工作啟動時間
回吸功能：通過設置回吸角度及回吸延遲，來防止滴液
分配液量設置范圍：0.001uL-999.9L
間隔時間設置范圍：0.5s-9000s
分配次數設置范圍：1-99999(0為無限循環)
定時時間設置范圍：0.5s-9000s(0s為無限循環)
<span font-variant-numeric:normal;font-variant-east-asian:normal;white-space:normal;"="" style="margin: 0px; padding: 0px; border: 0px; font-style: inherit; font-variant: inherit; font-weight: inherit; font-stretch: inherit; font-size: 1.3rem !important; line-height: 20px !important;">延時時間設置范圍：0.5s-9000s
全速功能：一鍵控制全速工作，用于快速填充和排空，實現液體的預處理及后處理
電磁兼容性：關鍵指標達到或超過II級水平
外形尺寸(長*寬*高)：294mm×180mm×235(mm)
適用電源：
L100-1FS-A/L300-1FS-A：AC220V±20%, 50Hz/60Hz;
L100-1FS-B/L300-1FS-B：AC110V±20%, 50Hz/60Hz;
L600-1FS：AC100V-240V，50Hz/60Hz
工作環境溫度：0℃-40℃
工作環境相對濕度：<80%
防護等級：IP31
重量：5.0kg1
電源功率：35W
其他參數
