TH15系列固定轉速型ODM產品是針對配套客戶設計研發的蠕動泵。產品裝配TH15系列泵頭,采用60電機,轉速固定,結構簡單,可進行面板式安裝。
流量范圍:-≤167ml/min
最大通道數:1
適用場所:
主要在設備儀器中配套使用
產品特性:
| 電機類型 | 直流減速 | 交流減速 | ||||||||||
| 電源 | DV 12V | DV 24V | AC 220V | |||||||||
| 轉速(rpm) | 14 | 28 | 56 | 93 | 15 | 30 | 59 | 98 | 15 | 30 | 62 | 100 |
| 適用軟管規格 | 單通道參考流量(ml/min) | |||||||||||
| 13# | 1 | 2 | 4 | 7 | 1 | 2 | 4 | 7 | 1 | 2 | 4 | 7 |
| 14# | 3 | 6 | 12 | 20 | 3 | 7 | 13 | 22 | 3 | 7 | 14 | 22 |
| 19# | 7 | 14 | 28 | 47 | 8 | 15 | 30 | 49 | 8 | 15 | 31 | 50 |
| 16# | 11 | 22 | 45 | 74 | 12 | 24 | 47 | 78 | 12 | 24 | 50 | 80 |
| 25# | 23 | 47 | 94 | 155 | 25 | 50 | 99 | 164 | 25 | 50 | 104 | 167 |
功能特點
| 產品型號 | 安裝方式 | 產品編號 | 轉速(rpm) | 電機類型 | 適用電源 | 轉速誤差 | 建議壽命 | 工作環境溫度 | 工作環境相對濕度 |
| G14-D2﹠TH15-12-A | 面板 | 05.52.01A | 14 | 60直流 減速電機 | DC 12V/15W | ≤±10% | 2000小時 | 0℃-40℃ | <80% |
| G28-D2﹠TH15-12-A | 05.52.02A | 28 | |||||||
| G56-D2﹠TH15-12-A | 05.52.03A | 56 | |||||||
| G93-D2﹠TH15-12-A | 05.52.04A | 93 | |||||||
| G15-D102﹠TH15-12-A | 05.54.01A | 15 | DC 24V/15W | ||||||
| G30-D102﹠TH15-12-A | 05.54.02A | 30 | |||||||
| G59-D102﹠TH15-12-A | 05.54.03A | 59 | |||||||
| G98-D102﹠TH15-12-A | 05.54.04A | 98 | |||||||
| G15-A2﹠TH15-12-A | 05.56.21A | 15 | 60交流 減速電機 | DC 220V/10W | 5000小時 | ||||
| G30-A2﹠TH15-12-A | 05.56.22A | 30 | |||||||
| G60-A2﹠TH15-12-A | 05.56.23A | 60 | |||||||
| G100-A2﹠TH15-12-A | 05.56.24A | 100 |
技術指標
泵頭:TH15
轉速:每款產品轉速固定不可調。產品型號及對應轉速,請參考附件1。
流量:請參考最新產品樣本。
適用軟管:13#,14#,19#,16#,25#
適用電源:60直流減速電機,適用DC 12V/15W或DC 24V/15W電源
60交流異步減速電機,適用AC 220V/10W電源
60交流同步減速電機,適用AC 220V/14W電源
建議壽命:60直流減速電機,建議壽命2000小時
60交流異步減速電機,建議壽命5000小時
60交流同步減速電機,建議壽命1500小時
轉速誤差:≤±10%
工作環境:環境溫度:0-40℃,相對濕度:<80%,無凝露

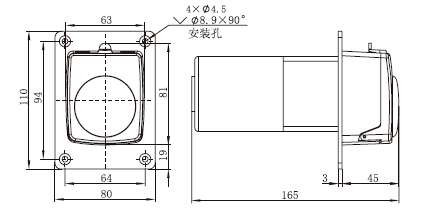

外形尺寸:同步電機:(長×寬×高)105×80×110(mm)
異步電機:(長×寬×高)163×80×110(mm)
