金相測試過程中，制樣和分析，誰更重要？
制樣是分析的基礎，樣品制得好與不好，直接關系到分析的結果。樣品制備不好，有可能得不出結果，有可能結果不好，甚至有可能結果錯誤。
一般來說，金相試樣的制備包括切割（取樣），鑲嵌，研磨，拋光和組織顯露。當然，根據我們不同行業的樣品不同，測試內容不同，步驟上也不盡相同。既然說制樣重要，那我們怎么來制備一個好的分析試樣呢？
良好的樣品因具備如下要求：
沒有因磨拋過程造成的劃痕和組織或缺陷被掩蓋、擴大及混淆的假象；
在同一視場或照片上，各相和各類缺陷均能準確確認；
各相的本質特征及結構細節應盡可能充分地顯露。
對于制備好的樣品，也有幾個基本要求，無損傷，無傾斜，無浮凸，無污染。
所以制樣是一個費時費力的工作，怎么來優化制備過程，提高效率，就是我們接下來要討論的。
制樣的每個過程都環環相扣，每一步都很重要。那我們首先來講講第一步——切割。
切割
不同切割方法造成的損傷層不同，根據統計不難發現，濕式砂輪切割和濕式精密切割的方式損傷最小。
切割方法 | 變形層深度 |
等離子電弧切割 | 1.500 mm |
激光束切割 | 0.500mm |
電火花切割 | 0.050mm |
鋸條 | 0.200mm |
濕式砂輪切割 | 0.030mm |
濕式精密切割 | 0.010mm |
在切割過程中大家經常會遇到這樣的問題：
表面粗糙不平
局部變形層較深
表面燒傷
因此，在切割之前我們必須根據樣品的不同選擇合適的切割機及切割片。
選擇設備
砂輪切割機or精密切割機

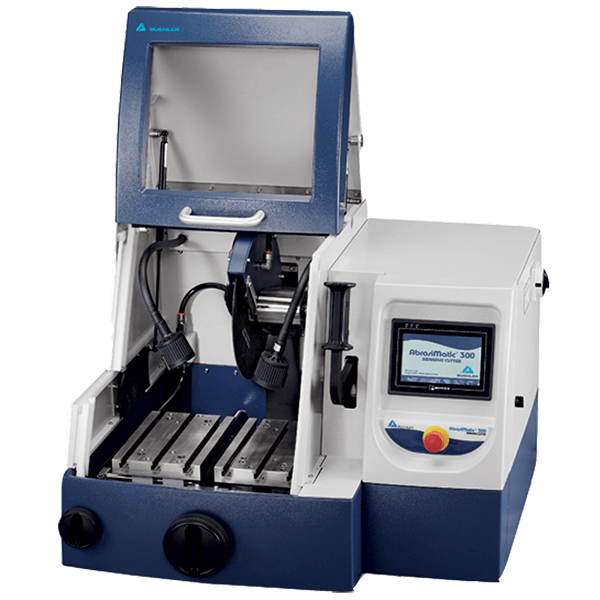

標樂AbrasiMatic? 300砂輪切割機
靈活改變實驗室需求
手動和自動切割中最佳的方案
Y和Z軸方向進行切割使您可以控制并“感受”切割狀態
允許切割直徑為4.5in的試樣。(根據零件形狀而變化)
實驗結果重復性
利用Y軸方向的自動切割技術實現一致可重復的切割
簡單設置以實現高效切割
快速夾具，X軸移動切割對齊(可選)
簡單的用戶界面，可編程自動切割和設置手動切割
自動切割為主要活動創建更多時間
電機驟停，保證用戶使用安全和配件的快速更換
耐用的機械設計
可以在不銹鋼T形槽工作臺上進行研磨
標樂IsoMet HS高速精密切割機
直觀用戶界面
簡單的觸屏設計，快速修改切割參數
采用直觀可視圖標，形象展示機器參數
為了得到重復且一致性的切割結果，可以在主屏幕上加載和保存切割方法
高度可重復的切割結果
該切割機可以自動進行精密切割，實現一致可重復的切割結果
包含連續切割程序，可實現多次自動切割
快速調整試樣
采用快速軌道和夾具系統，可以在幾秒內調整試樣位置
通過激光可以直觀確認切割位置
2微米的切割校準精度
易碎試樣切割質量出色
切割對準精度為2微米
切割易碎試樣時提供精確的切割精度
使用SmartCut?調節進給速率，最大限度地減少對系統和樣品的損壞
進行砂輪切割時兼容外部水循環系統
為了節省時間，自動修整系統將保證金剛石刀片一直處于最佳的切割性能，從而減少試樣變形
選擇耗材
SiC/AlO2的砂輪片or立方氮化硼/金剛石切割片
應用 | 粘結劑 | 磨粒 |
工具鋼，滲碳鋼HRC60及以上 | 橡膠 樹脂 | 氧化鋁 |
硬鋼HRC50~60 | 橡膠 樹脂 | 氧化鋁 |
中硬鋼鐵HRC35~50 | 橡膠 樹脂 | 氧化鋁 |
退火鋼HRC15~35，HRB46~90 | 橡膠 | 氧化鋁 |
中硬有色金屬， 鈦，鋯 | 橡膠 | 碳化硅 |
軟的有色金屬， 鋁，銅 | 橡膠 | 碳化硅 |
硬而脆的材料， 陶瓷或者巖石 | 金屬 | 金剛石 |
其他要求
切割速度&冷卻系統
切割速度
速度過快會造成燒傷或者切割片或者樣品損壞
速度過慢會導致效率低
冷卻系統
冷卻系統的作用是冷卻、潤滑及防銹。選擇正確的冷卻劑
可將切割時間降低50%
可獲得一個更少變形和熱影響的高質量的切割表面
提高金相切割片的壽命
防止切割機被腐蝕
注意事項
常見問題&解決方法
問題點 | 產生原因 | 解決方案 |
變藍色 | 樣品過熱 | 增大冷卻能力 減小切割壓力 為硬材料更換切割片 |
切割片損耗過快 | 切割片粘結劑磨耗太快 | 為軟材料更換切割片 減小切割壓力 |
切割片經常破損 | 冷卻劑分布不平均 樣品夾持太松 | 穩固夾持樣品 為硬材料更換切割片 采用最小接觸面原則 |
切割阻力過大 | 切割片粘結劑磨耗太慢 | 為較硬的材料更換切割片 采用脈沖切割方式 采用最小接觸面原則 |
切割機熄火 | 切割能力不足 樣品移動夾住切割片 | 用大馬力的切割機 限制樣品尺寸 減小壓力和進給速率 |
關于制樣過程中的切割環節大家是不是了解得更加清楚了。持續關注不迷路，下期我們還會對鑲嵌，研磨等其他環節做分析，敬請期待哦~
